Ключевой принцип: техническое обслуживание плунжерных гомогенизаторов FBF корректнее планировать не как «ежегодное ТО», а как планово-предупредительное обслуживание по фактической наработке, дополненное ежедневными и периодическими проверками. Базовый интервал в актуальных регламентах FBF Italia составляет 2 000 часов, но для отдельных ранее выпущенных машин действует иной график, указанный в сервисной книге конкретного серийного номера.
Коротко: что и когда обслуживать
| Когда | Что главное |
|---|---|
| Ежедневно | Шум, вибрация, утечки, защитные устройства |
| Периодически* | Уплотнения плунжеров, крепёж, трансмиссия и ремни |
| Первые 100 ч | Натяжение приводных ремней |
| 2 000 ч: ТО A | Масло и фильтр, клапаны и сёдла, головки, ремни |
| 4 000 ч: ТО A + B | Плюс пружины клапанов, поршни, смазка подшипников двигателя |
| 12 000 ч: ТО A + B + C | Плюс замена вкладышей и подшипников коленвала, ремней |
| Внепланово | Новый шум, течь, нестабильное давление |
* Обычно раз в неделю, у FBF7075/ASP раз в две недели; у FBF8090 интервал сверяют с документацией.
Почему регламент считают по наработке, а не по календарю
Износ гомогенизатора высокого давления определяется прежде всего фактической нагрузкой: количеством рабочих часов, давлением гомогенизации, режимом работы линии и состоянием продукта. Поэтому производитель задаёт обслуживание в моточасах. Календарный срок можно использовать только как дополнительный организационный ориентир, если это прямо предусмотрено инструкцией конкретной машины. Сервисная служба «Клевер Машинз» рекомендует следовать регламенту в сервисной книге.
Практически это означает: предприятие должно фиксировать показания счётчика наработки, дату каждого обслуживания, фактически выполненные проверки и заменённые детали. Сервисная книга нужна именно для такого учёта и планирования следующих работ.
Если вы только подбираете гомогенизатор, сначала определите продукт, производительность, рабочее давление, число ступеней и требования к сервису.
Регламент текущих проверок
Ежедневный контроль перед сменой и во время работы
- Перед пуском убедитесь, что ограждения, аварийная сигнализация и предохранительные устройства находятся на своих местах и исправны.
- Проверьте отсутствие аномального шума и вибрации при работе оборудования.
- Проверьте отсутствие утечек продукта и технологических жидкостей в местах уплотнений.
- Контролируйте рабочие параметры и проводите внешний осмотр машины.
- Для машин, сервисная книга которых это предусматривает, контролируйте наличие подтёков масла и при необходимости корректируйте уровень в соответствии с инструкцией.
- Любое изменение характера шума, вибрации, давления смазки или появление течи фиксируйте до следующего запуска.
Обнаруженная течь или новая вибрация означает, что диагностику нельзя откладывать до планового ТО.
Первые 100 часов работы

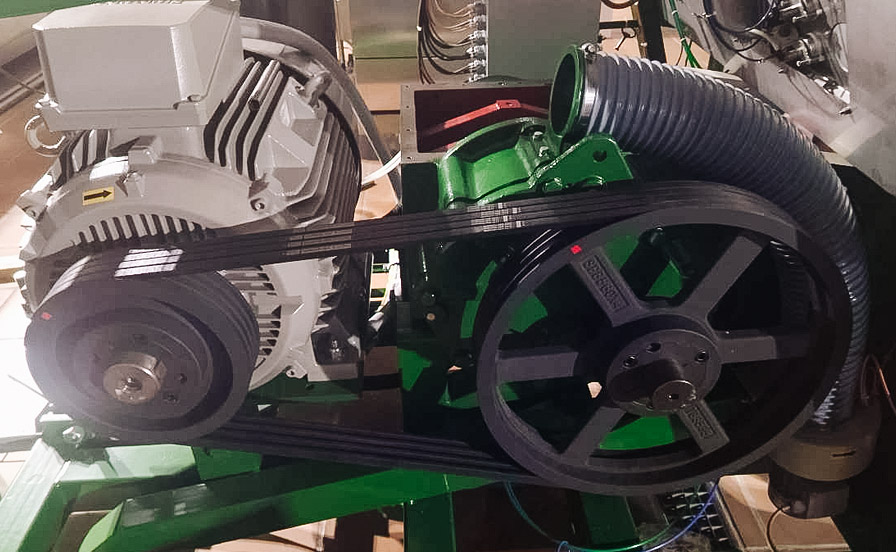

После первых 100 часов наработки необходимо проверить натяжение приводных ремней. В сервисных книгах FBF4018, FBF5030 и FBF6037 есть ещё контрольная точка на 500 часов, у FBF4018 на ней проверяют ремни и уровень масла.
Еженедельные проверки
Раз в неделю выполняют:
- визуальный контроль уплотнений перекачивающих поршней (плунжеров);
- контроль затяжки крепёжных соединений и гаек плунжерной группы;
- проверку трансмиссии и натяжения ремней;
- проверку системы смазки и охлаждения;
- слив конденсата из системы смазки, если его предусматривает регламент модели.
Периодичность зависит от модели: у FBF7075/ASP такой осмотр проводят раз в две недели, у FBF8090 отдельный интервал в графике не указан.

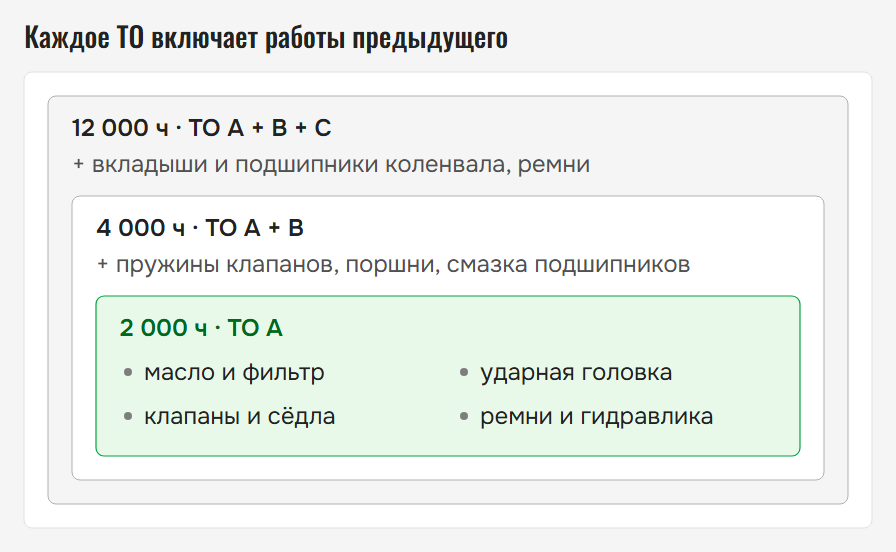

ТО A: каждые 2 000 часов
В актуальных графиках FBF Italia (Maintenance Schedule) базовый цикл планового обслуживания называется ТО A. Для гомогенизаторов он охватывает механическую часть насоса, клапанную группу, гидросистему и рабочие элементы гомогенизирующей ступени. Срок первой замены масла зависит от модели; его сверяют с сервисной книгой.
| Узел | Обязательная операция | Результат контроля |
|---|---|---|
| Система смазки | Заменить масло в картере и масляный фильтр, после замены проверить давление и уровень масла. | Система смазки работает штатно по инструкции конкретной модели. |
| Привод | Проверить целостность и натяжение приводных ремней. Если ремни меняют, то все сразу и из одной партии. | Не допускаются признаки повреждения и потеря требуемого натяжения. |
| Компрессионная головка | Проверить или заменить клапаны, сёдла клапанов и прокладки. | Нет сколов, критического износа и дефектов рабочих поверхностей. |
| Плунжерная группа | Очистить CH-уплотнения от налёта солей жёсткости воды, при необходимости заменить. Проверить направляющие втулки. | Нет недопустимого износа, течей и повреждения направляющих поверхностей. |
| Гидро- и пневмосистема | Проверить пневматическую и гидравлическую систему гомогенизирующих ступеней и давление гидросистемы. | Давление соответствует параметрам, заданным для машины. |
| Гомогенизирующая ступень | Проверить или заменить седло и ударную головку, направляющую втулку ударной головки, гомогенизирующие клапаны и прокладки ступеней. | Рабочие поверхности исправны, регулирование давления стабильное. |
ТО B: каждые 4 000 часов
ТО B выполняется вместе с ТО A. Дополнительно в актуальных регламентах указаны:
- контроль указателя уровня масла;
- замена пружин клапанной группы;
- проверка и при необходимости замена пружин клапанов компрессионной головки;
- проверка и при необходимости замена перекачивающих поршней;
- смазка подшипников главного двигателя;
- очистка всасывающей трубки и сетчатого фильтра масляного насоса;
- проверка вкладышей коленчатого вала;
- проверка и при необходимости замена фильтров воды и сжатого воздуха.
ТО C: каждые 12 000 часов
ТО C выполняется совместно с ТО A и ТО B. Это крупное плановое обслуживание, оно включает:
- замену вкладышей коленчатого вала;
- замену подшипников коленчатого вала;
- замену приводных ремней.
В сервисных книгах отдельных серий к крупным интервалам также привязаны дополнительные позиции: подшипники, ремни, комплекты прокладок картера и другие детали. Их перечень нельзя переносить с одной модели на другую: он определяется конструкцией и серийным номером.
Система смазки, фильтры и конденсат

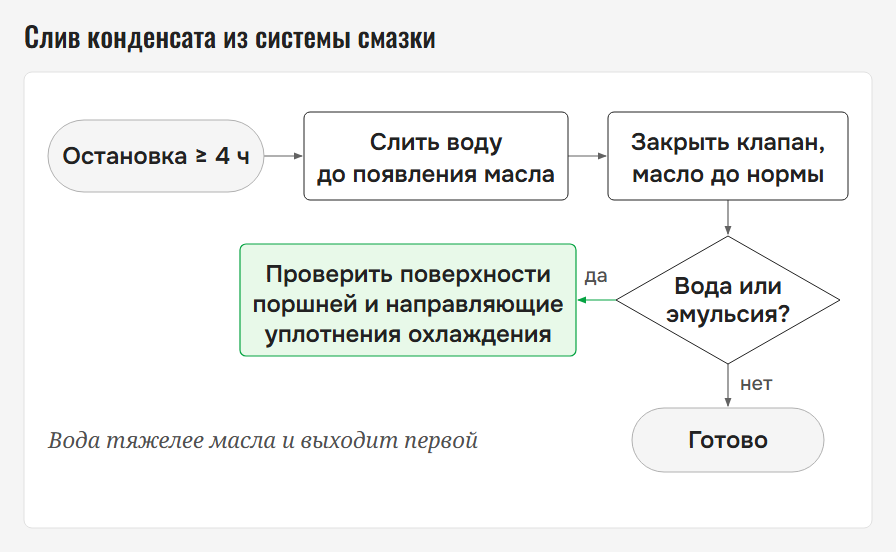

Для FBF6045 в актуальном графике обслуживания отдельно описан уход за системой смазки. В корпусе насоса при определённых условиях может скапливаться конденсат. Его необходимо удалять, чтобы вода не смешивалась со смазочным маслом.
- Слив выполняют только после остановки машины минимум на 4 часа.
- Под сливную трубку устанавливают подходящую ёмкость и открывают сливной клапан.
- Вода как более тяжёлая фаза выходит первой; при появлении масла клапан закрывают.
- После процедуры проверяют уровень масла и при необходимости доводят его до нормы по инструкции.
- Если в масле обнаруживаются вода или эмульсия, проверяют поверхности поршней и направляющие уплотнения системы охлаждения.
В том же документе указано, что внешний масляный фильтр меняют как сменный картридж, а сетчатый всасывающий фильтр внутри маслобака очищают. При засорении фильтров давление в контуре смазки может снижаться, поэтому обслуживание фильтров нельзя откладывать.
Масляные фильтры, уплотнения, клапаны и ремни подбирают по модели и серийному номеру гомогенизатора.

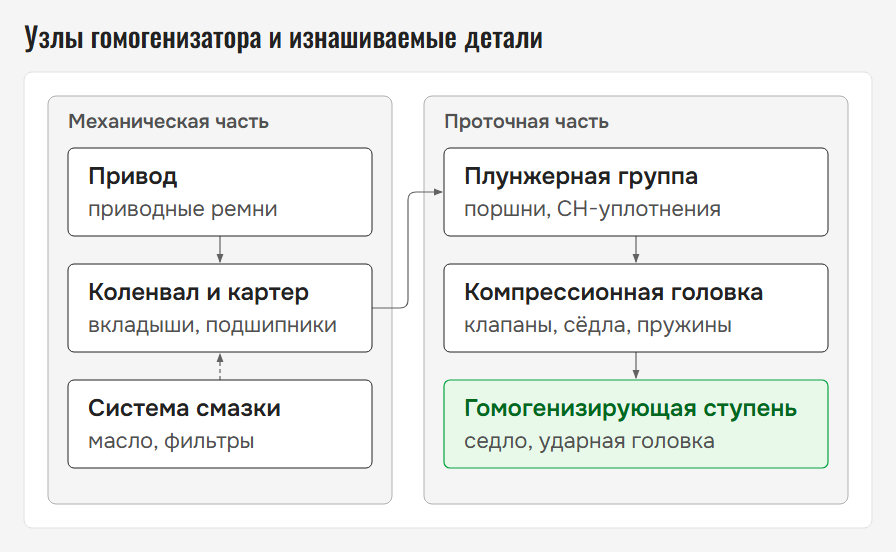

Какие расходные материалы и запасные части держать на складе
Сервисные книги содержат отдельные списки рекомендуемого складского запаса. Номенклатура и коды различаются, но повторяются одни и те же функциональные группы. Для действующего предприятия целесообразно формировать аварийно-плановый запас по серийному номеру машины.
| Группа | Что обычно входит | Зачем держать в запасе |
|---|---|---|
| Система смазки | Масляный фильтр, для некоторых моделей комплект уплотнений и прокладок масляного насоса. | Плановая замена и восстановление давления смазки. |
| Плунжерная группа | Плунжеры (перекачивающие поршни), CH-уплотнения, направляющие кольца или втулки, уплотнения корпуса насоса. | Износ напрямую влияет на герметичность, давление и стабильность производительности. |
| Клапанная группа | Сёдла клапанов, клапаны, пружины. | Рабочие пары изнашиваются под циклической нагрузкой и требуют контроля при плановом ТО. |
| Гомогенизирующая головка | Комплекты прокладок, выходные или ударные головки, ударные кольца, детали ступеней гомогенизации. | Критические детали для формирования и стабильного удержания рабочего давления. |
| Привод | Комплект приводных ремней. | Если ремни меняются, комплект подбирают для конкретной модели, в старых сервисных книгах предписано менять комплектом. |
| Фильтры и пневматика | Фильтр воды и фильтр воздуха, если они предусмотрены конфигурацией. | Поддержание корректной работы вспомогательных систем. |
| Механизм коленчатого вала | Вкладыши, подшипники и комплект прокладок картера по модели и крупному интервалу ТО. | Плановая замена при расширенном обслуживании. |
| Контрольно-измерительные элементы | Манометры, соленоиды и другие позиции из рекомендованного запаса конкретной сервисной книги. | Сокращение простоя при отказе элемента управления или контроля. |
Важно: не заказывайте деталь только по названию. Например, масляные фильтры, комплекты прокладок, ремни, клапаны и вкладыши имеют разные коды у FBF4018, FBF5030 и FBF6037. Для заказа нужны как минимум модель и серийный номер гомогенизатора.
Какие масла использовать
В сервисных книгах приведён перечень масел для картера класса ISO VG 150: TAMOIL CARTER EP 150, BP ENERGOL GR-XP 150, ESSO SPARTAN EP 150, SHELL OMALA 150, CASTROL ALPHA SP 150 и MOBIL MOBILGEAR 600 XP 150. Для FBF6037 отдельно указано гидравлическое масло SHELL TELLUS T15.
Не переносите этот перечень автоматически на любую модель FBF. Марка, класс вязкости и требуемый объём должны сверяться с эксплуатационной документацией конкретного серийного номера.
Различия между моделями: что нельзя объединять в один универсальный график
У FBF4018, FBF5030 и FBF6037 интервалы заданы сервисными книгами, у FBF6045, FBF7075/ASP и FBF8090 актуальными графиками обслуживания FBF Italia 2026 года.
| Модель | Интервалы | Что важно учесть |
|---|---|---|
| FBF4018 | Базовый интервал 1 500 ч. Проверки: ежедневно, еженедельно, ремни после 100 ч, ремни и уровень масла после 500 ч. | Отдельный, более частый исторический график. Заменять его современным интервалом 2 000 ч без подтверждения производителя или сервиса нельзя. |
| FBF5030 | Базовый интервал 2 000 ч. Проверки: ежедневно, еженедельно, после 100 и 500 ч. | Расширенные работы идут на 4 000, 8 000, 12 000 и последующих интервалах по сервисной книге. |
| FBF6037 | Базовый интервал 2 000 ч. Проверки: ежедневно, еженедельно, после 100 и 500 ч. | Та же логика 2 000, 4 000 и 12 000 ч, но свои коды деталей, ремней, клапанов и подшипников. |
| FBF6045 | ТО A 2 000 ч, B 4 000 ч, C 12 000 ч. Проверки: ежедневно, первые 100 ч, еженедельно. | Есть отдельные процедуры слива конденсата и обслуживания фильтров системы смазки. |
| FBF7075/ASP | ТО A 2 000 ч, B 4 000 ч, C 12 000 ч. Проверки: ежедневно, первые 100 ч, каждые две недели. | Периодический осмотр проводят с другой частотой, чем у FBF6045. |
| FBF8090 | ТО A 2 000 ч, B 4 000 ч, C 12 000 ч. Проверки: ежедневно, первые 100 ч. | Отдельный недельный или двухнедельный интервал в графике не указан, его сверяют с полной эксплуатационной документацией. |

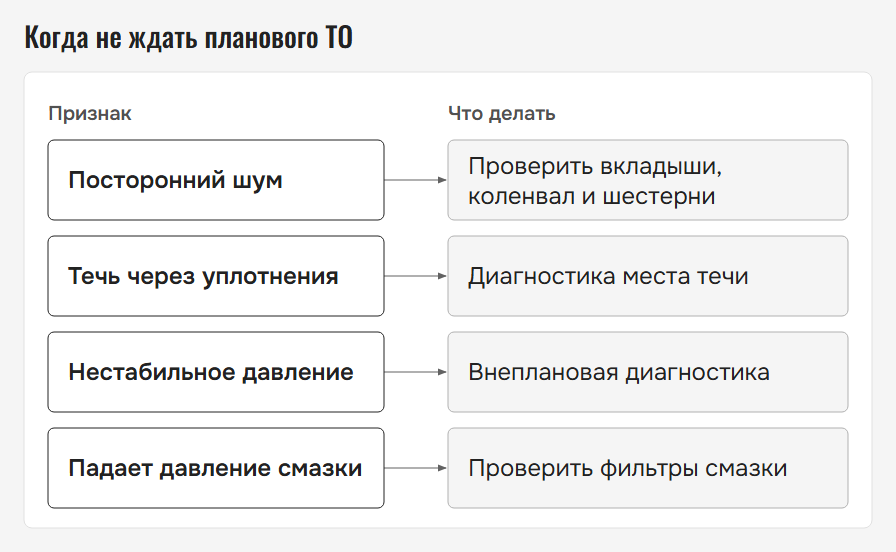

Когда не ждать планового ТО
Плановый интервал не отменяет внеплановую диагностику. Обслуживание необходимо провести раньше, если появляется хотя бы один из признаков:
- новый или усиливающийся посторонний шум;
- аномальная вибрация;
- утечки масла, продукта или воды через уплотнения;
- нестабильное давление гомогенизации или проблемы с давлением смазки;
- признаки износа клапанной или плунжерной группы при осмотре;
- повторяющиеся аварийные сигналы системы смазки.
Плунжерные уплотнения, пружины клапанов, сёдла и гомогенизирующие головки осматривают и меняют по фактическому износу, не дожидаясь интервала. При постороннем шуме проверяют состояние вкладышей, коленчатого вала и шестерён.
Что подготовить к плановому обслуживанию
- Модель и серийный номер гомогенизатора.
- Текущую наработку в часах.
- Сервисную книгу и записи предыдущих ТО.
- Перечень уже замеченных симптомов: течи, шумы, вибрации, колебания давления.
- Фото шильдика и при необходимости фото узла, по которому есть вопрос.
- Согласованный комплект оригинальных расходников и запасных частей под конкретный серийный номер.
Безопасность при обслуживании
В актуальных графиках обслуживания FBF Italia отдельно указаны два обязательных требования: использовать соответствующие средства индивидуальной защиты и выполнять затяжку болтов динамометрическим ключом по значениям, указанным в документации. Порядок остановки, снятия давления, электрической изоляции и допуска персонала к работам необходимо выполнять строго по инструкции по эксплуатации конкретного гомогенизатора и правилам предприятия.
Плановое ТО и дефектовку гомогенизатора можно доверить сервисной службе «Клевер Машинз».
Частые вопросы
Как часто проводить ТО гомогенизатора FBF?
По наработке. В актуальных графиках FBF Italia ТО A проводят каждые 2 000 моточасов, ТО A + B на 4 000 часах, ТО A + B + C на 12 000 часах. У ранних машин, например FBF4018, базовый интервал короче: 1 500 часов.
Как часто менять масло в гомогенизаторе?
Масло в картере и масляный фильтр меняют на каждом ТО A: в актуальных графиках FBF Italia это каждые 2 000 моточасов, у FBF4018 базовый интервал 1 500 часов. Срок первой замены зависит от модели и указан в сервисной книге.
Какое масло заливать в картер гомогенизатора FBF?
Сервисные книги указывают масла класса вязкости ISO VG 150, например SHELL OMALA 150 или MOBIL MOBILGEAR 600 XP 150. Марку, класс и объём сверяют с документацией конкретного серийного номера.
Когда проверять и менять приводные ремни?
Натяжение проверяют после первых 100 часов, при периодическом осмотре с частотой, указанной для модели, и на каждом ТО A. В актуальных графиках FBF Italia плановая замена приходится на ТО C через 12 000 часов, для других машин срок указан в сервисной книге. Меняют сразу весь комплект из одной партии.
Что нужно для заказа запчастей к гомогенизатору?
Как минимум модель и серийный номер машины. Коды масляных фильтров, прокладок, ремней, клапанов и вкладышей у FBF4018, FBF5030 и FBF6037 различаются, поэтому по одному названию деталь не подобрать.
Можно ли обслуживать гомогенизатор раз в год?
Производитель задаёт обслуживание в моточасах: износ зависит от наработки, давления гомогенизации и режима работы линии. Календарный срок допустим только как дополнительный ориентир, если его прямо предусматривает инструкция машины.
Итоговый регламент для службы эксплуатации
Для большинства актуальных гомогенизаторов FBF рабочую систему обслуживания удобно строить в четыре уровня:
- Ежедневный контроль: шум, вибрация, утечки и состояние оборудования во время работы.
- Периодический осмотр: ремни, уплотнения плунжеров, крепёж, трансмиссия, а для отдельных моделей и конденсат системы смазки.
- ТО A, B и C по наработке: 2 000, 4 000 и 12 000 часов в актуальных графиках FBF Italia.
- Индивидуальный план по серийному номеру: для ранее выпущенных машин и отдельных исполнений, где интервалы и номенклатура деталей отличаются.
Главная задача регламента состоит в том, чтобы не пропустить момент, когда износ расходного узла начинает влиять на давление, герметичность и доступность линии. Поэтому фактическая наработка, записи в сервисной книге и своевременно подготовленный комплект запчастей должны быть частью одной системы планирования. Подобрать оригинальные запчасти под серийный номер и наработку машины помогут инженеры «Клевер Машинз».
