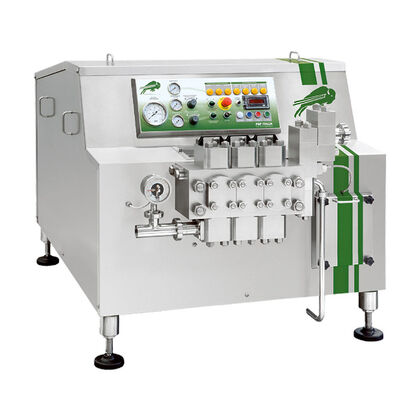

Запчасти для гомогенизатора FBF Italia 6045
FBF 6045 замыкает серию 6030–6045: тот же плунжерный насос высокого давления, но с масло-воздушным поршнем второй ступени. В перечне 227 позиций. Регламент завод дал графиком работ, а не списком артикулов, зато каталог называет позиции складского запаса с количествами. Напишите через форму на странице, какие позиции нужны для вашей машины.
Подбор запчастей нашими специалистами
Страница 1 из 5
Номер детали
Название
Описание
Стоимость
414.CORPO3045
Pump Body Oil Seal and Gasket Kit
Комплект сальников и прокладок корпуса насоса; рекомендуемый складской запас 1 шт. (код каталога 414CORPO3045) 414.CORPO3045
412.QY050S57STD
Complete Product Gasket Set
Полный комплект уплотнений продукта; рекомендуемый складской запас 1 шт. (код каталога 412QY050S57STD) 412.QY050S57STD
115.SPB2360/A
Belt
Ремень привода — трансмиссия; рекомендуемый складской запас 4 шт. (код каталога 115SPB2360/A) 115.SPB2360/A
001.05408/S
Valve Seat
Седло клапана — головка; рекомендуемый складской запас 6 шт. (код каталога 00105408/S) 001.05408/S
001.05409/S
Half Ball Valve
Полусферический клапан — головка; рекомендуемый складской запас 6 шт. (код каталога 00105409/S) 001.05409/S
001.05429/2
Spring
Пружина — головка; рекомендуемый складской запас 6 шт. (код каталога 00105429/2) 001.05429/2
001.05498/TPVDL
Impact Head
Ударная головка — гомогенизирующий клапан; рекомендуемый складской запас 2 шт. (код каталога 00105498/TPVDL) 001.05498/TPVDL
001.05451/T
Impact Ring
Ударное кольцо — гомогенизирующий клапан; рекомендуемый складской запас 2 шт. (код каталога 00105451/T) 001.05451/T
001.05816/T
Outlet Head
Выходная головка — гомогенизирующий клапан; рекомендуемый складской запас 2 шт. (код каталога 00105816/T) 001.05816/T
001.05134
Guide Ring
Направляющее кольцо — головка; рекомендуемый складской запас 6 шт. (код каталога 00105134) 001.05134
001.04026/PVDL
Plunger
Плунжер — головка; рекомендуемый складской запас 3 шт. (код каталога 00104026/PVDL) 001.04026/PVDL
004.1088/MRR
Plunger Seal
Уплотнение плунжера — головка; рекомендуемый складской запас 3 шт. (код каталога 0041088/MRR) 004.1088/MRR
058.0022
Pressure Gauge
Манометр — гомогенизирующий клапан; рекомендуемый складской запас 2 шт. (код каталога 0580022) 058.0022
001.05448
Ring
Кольцо — головка; рекомендуемый складской запас 3 шт. (код каталога 00105448) 001.05448
010.0011
Oil Filter
Масляный фильтр; рекомендуемый складской запас 1 шт. (код каталога 0100011) 010.0011
044.020
Nut
Гайка — головка; гомогенизирующий клапан (код каталога 044020) 044.020
001.01832
Stud
Шпилька — головка (код каталога 00101832) 001.01832
001.07627
Manifold Flange
Фланец коллектора — головка (код каталога 00107627) 001.07627
001.05415
Gasket
Прокладка — головка (код каталога 00105415) 001.05415
001.05644/S
Valve Guide
Направляющая клапана — головка (код каталога 00105644/S) 001.05644/S
001.05643/S
Valve Guide
Направляющая клапана — головка (код каталога 00105643/S) 001.05643/S
003.3081
Gasket
Прокладка — головка (код каталога 0033081) 003.3081
001.05422
Top Valve Chamber
Верхняя камера клапана — головка (код каталога 00105422) 001.05422
001.05423
Stud
Шпилька — головка (код каталога 00105423) 001.05423
044.016
Nut
Гайка — головка (код каталога 044016) 044.016
001.05410/SAF
Compression Head
Компрессионная головка — головка (код каталога 00105410/SAF) 001.05410/SAF
001.05426
Flange
Фланец — головка (код каталога 00105426) 001.05426
001.05427
Ring
Кольцо — головка (код каталога 00105427) 001.05427
054.05006008
Gasket
Прокладка — головка (код каталога 05405006008) 054.05006008
001.05412
Guide Ring Container
Обойма направляющего кольца — головка (код каталога 00105412) 001.05412
001.05413
Water Chamber
Водяная камера — головка (код каталога 00105413) 001.05413
013.0222
Fitting
Фитинг — головка (код каталога 0130222) 013.0222
003.3300
Gasket
Прокладка — головка (код каталога 0033300) 003.3300
001.05411
Centering Bushing
Центрирующая втулка — головка (код каталога 00105411) 001.05411
030.TCEI08X012
Screw
Винт — головка (код каталога 030TCEI08X012) 030.TCEI08X012
001.06204
Spacer
Проставка — головка (код каталога 00106204) 001.06204
003.6250
Gasket
Прокладка — головка (код каталога 0036250) 003.6250
001.05449
Flange
Фланец — головка (код каталога 00105449) 001.05449
066.0025
Handle
Ручка — головка (код каталога 0660025) 066.0025
030.TCEI06X015
Screw
Винт — головка (код каталога 030TCEI06X015) 030.TCEI06X015
003.4131
Gasket
Прокладка — головка (код каталога 0034131) 003.4131
001.05502
Plug
Заглушка — головка (код каталога 00105502) 001.05502
001.05503
Flange
Фланец — головка (код каталога 00105503) 001.05503
003.0312
Gasket
Прокладка — головка (код каталога 0030312) 003.0312
030.TE20X045
Screw
Винт — головка (код каталога 030TE20X045) 030.TE20X045
013.0231
Grub Screw
Установочный винт — головка; гомогенизирующий клапан (код каталога 0130231) 013.0231
001.05567
Stud
Шпилька — головка (код каталога 00105567) 001.05567
025.7014
Motor
Электродвигатель — трансмиссия (код каталога 0257014) 025.7014
116.SPB236-4/C
Pulley
Шкив — трансмиссия (код каталога 116SPB236-4/C) 116.SPB236-4/C
117.BC3535/060
Bush
Втулка — трансмиссия (код каталога 117BC3535/060) 117.BC3535/060
Ремкомплекты и интервалы ТО
| Наработка, часы | Работы |
|---|---|
| 2000 (A) | Замена масла корпуса насоса; проверка натяжения приводного ремня; контроль давления гидросистемы; контроль и замена клапанов и сёдел компрессионной головки, насосных поршней и направляющих втулок, втулки ударной головки и гомогенизирующих клапанов. |
| 4000 (B, поверх A) | Контроль указателя уровня масла; замена пружин клапанной группы; контроль давления пневмосистемы; на сериях 4XXX и новее замена масляного картриджа и контроль давления гидросистемы. |
| 12000 (C, поверх A и B) | Замена вкладышей коленчатого вала; очистка всасывающего сетчатого фильтра масляного насоса. |
Рекомендуемый складской запас
| Позиция | Артикул | шт. |
|---|---|---|
| Комплект сальников и прокладок корпуса насоса | 414.CORPO3045 | 1 |
| Полный комплект уплотнений продукта | 412.QY050S57STD | 1 |
| Ремень привода | 115.SPB2360/A | 4 |
| Седло клапана | 001.05408/S | 6 |
| Полусферический клапан | 001.05409/S | 6 |
| Пружина | 001.05429/2 | 6 |
| Ударная головка | 001.05498/TPVDL | 2 |
| Ударное кольцо | 001.05451/T | 2 |
| Выходная головка | 001.05816/T | 2 |
| Направляющее кольцо | 001.05134 | 6 |
| Плунжер | 001.04026/PVDL | 3 |
| Уплотнение плунжера | 004.1088/MRR | 3 |
| Манометр | 058.0022 | 2 |
| Кольцо | 001.05448 | 3 |
| Масляный фильтр | 010.0011 | 1 |
Основные узлы
- корпус насоса — 49 позиций;
- головка — 39;
- гомогенизирующий клапан — 29;
- рама в сборе — 18;
- масло-воздушный поршень — 16.
