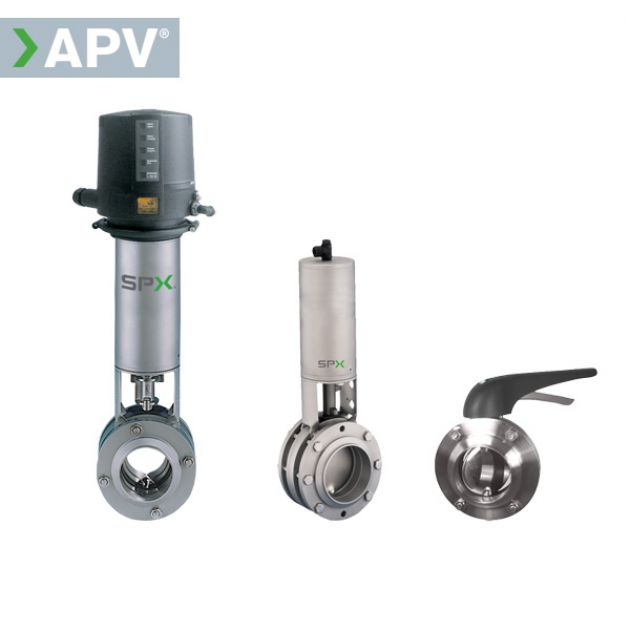

Дисковые затворы (клапаны-бабочки) APV SV и SVS

Модели

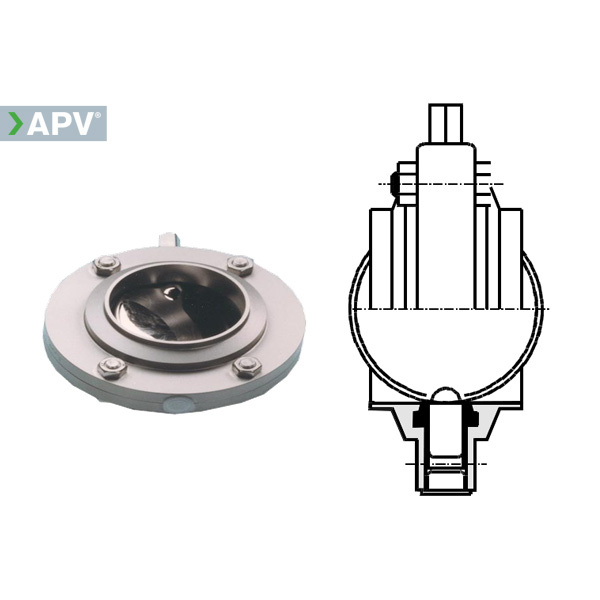

SV1

• Модель из двух частей с фланцами.
• Доступны размеры:
  • ISO: 1» — 4» внешний диаметр трубы;
  • DIN: DN25 — 150.
• Соединительные детали:
  • Торец под сварку встык (S);
  • Муфта с резьбой DIN 11851(G);
  • Гайка с резьбой DIN 11851(K);
  • IDF/ISS — фитинг по международному стандарту молочной промышленности;
  • RJT (соединитель с кольцевой прокладкой BS4825-5);
  • Зажим ISO-Clamp / Tri-Clamp (CL);
  • SMS 1145 (шведский стандарт молочной промышленности).

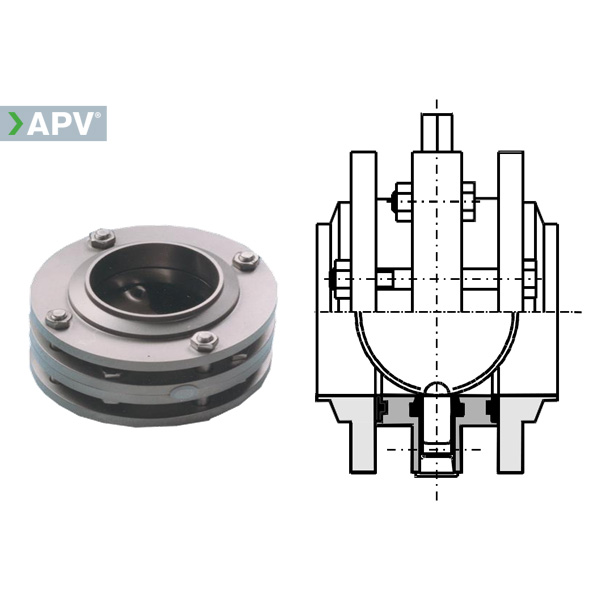

SVS1

• Модель из четырёх частей с фланцами.
• Доступные размеры:

  • ISO: 1» — 6» внешний диаметр трубы;
  • DIN: DN25 — 250.
• Соединительные детали
  • Торец под сварку встык с ответными фланцами.

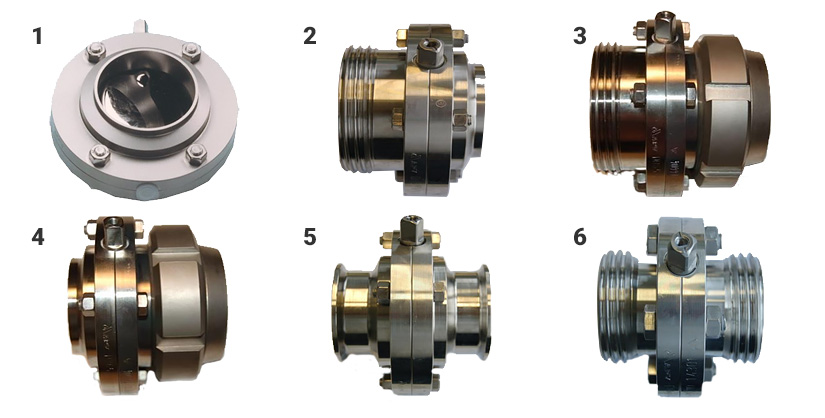

Варианты комплектации

1. Код: 12S
   Соединения под сварку.
2. 1S2G
   Соединения: под сварку и муфта с резьбой.
3. 1S2K
   Муфта с резьбой и гайка с резьбой.
4. 1K2G
   Под сварку и гайка с резьбой.
5. 12CL или 1+2 CL
   С обеих сторон под зажимную скобу.
6. 12G или 1+2G
   Молочная муфта с обеих сторон.

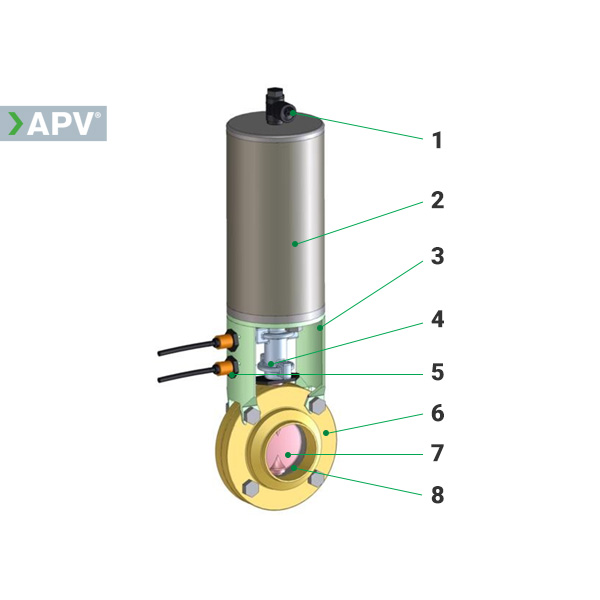

 Составляющие компоненты

1. Ввод линии подачи воздуха
2. Пневмопривод
3. Хомут
4. Муфта
5. Переключатель обратной связи
6. Половины корпуса
7. Затвор (диск)
8. Сальник затвора

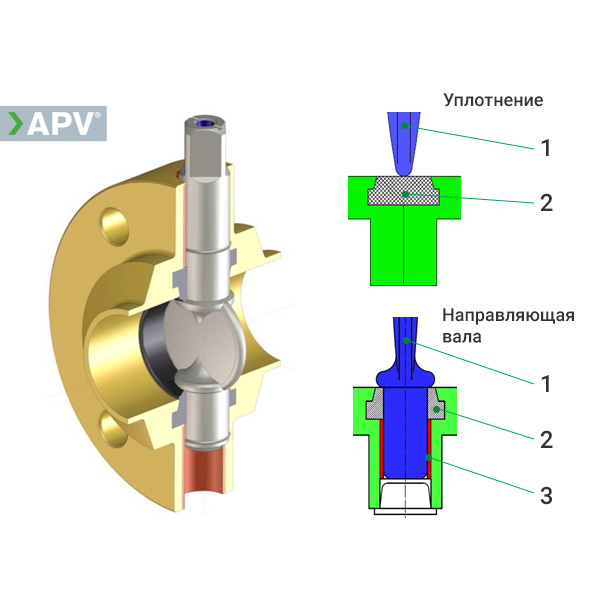

Область контакта с жидким продуктом

Уплотнение

1. Затвор (диск)
2. Сальник затвора (тавр)

Направляющая вала

1. Затвор (диск)
2. Сальник затвора
3. Подшипник

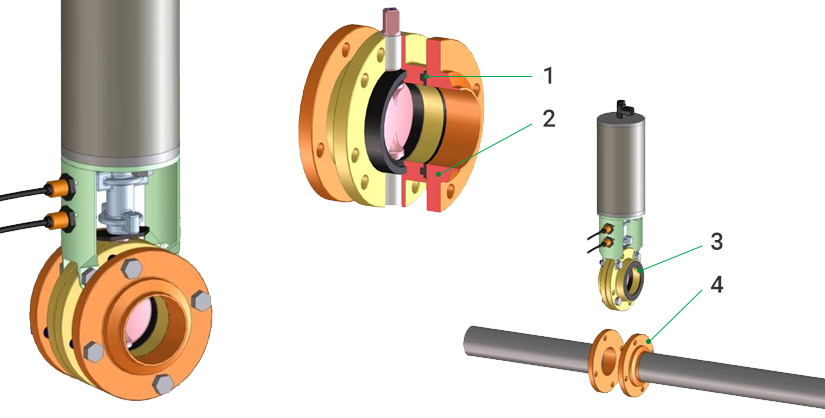

Трёхкомпонентная конструкция

1. Тавровое уплотнение
2. Фланец трубопровода
3. Вкладыш клапана
4. Труба с приваренными фланцами

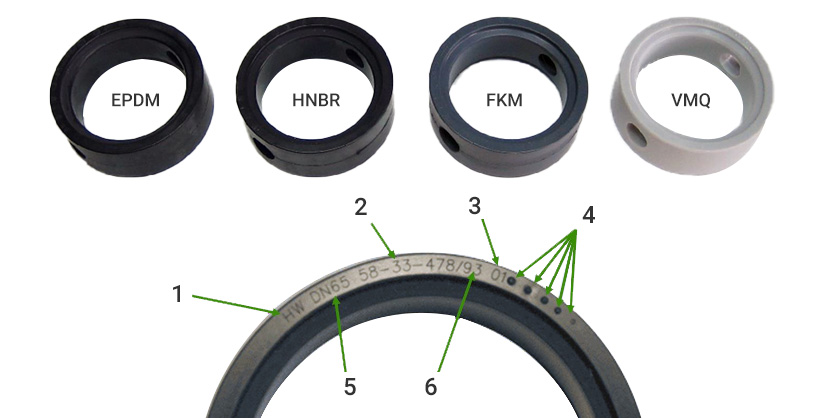

Варианты уплотнителей

Все материалы уплотнителей соответствуют 3-A и FDA  — управление по санитарному надзору за качеством пищевых продуктов и медикаментов США.

1. Код поставщика уплотнителя
2. Код детали
3. Год изготовления
4. Каждая точка отсчёт одного года с даты изготовления
5. Размер
6. Маркировка материала

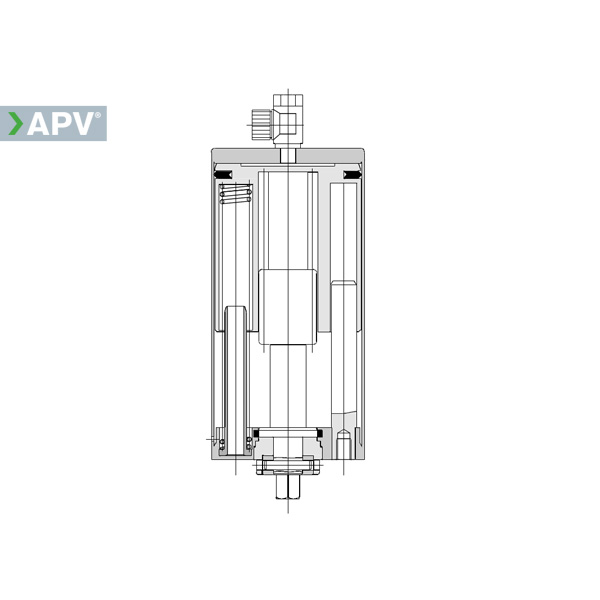

Дисковый затвор с пневмоприводом

Пневматический привод открывает диск с помощью сжатого воздуха и закрывает диск с помощью силы пружины.

• Три размера пневмопривода для всех моделей затворов.
• Выдвижной шток совместим со стандартным  верхом.
• Пневмопружина или пневмопривод двустороннего действия.
• Полностью сварной.
• Не требует обслуживания.
• Гарантия 5 лет.

Модели с ручным управлением

Размеры: DN25-DN100 или T10-T40

• H1 — Стандартный ручной рычаг с открытой и закрытой позицией
• H1L — Замок с фиксацией
• H2 — Плавная регулировка положения
• H3 — С кривошипом, муфтой и обратной связью по положению
• H3L2 — С компактным кривошипом, муфтой и обратной связью по положению.

Размеры: DN25-DN250 или T10-T60

• M1 — Металлический многопозиционный рычаг

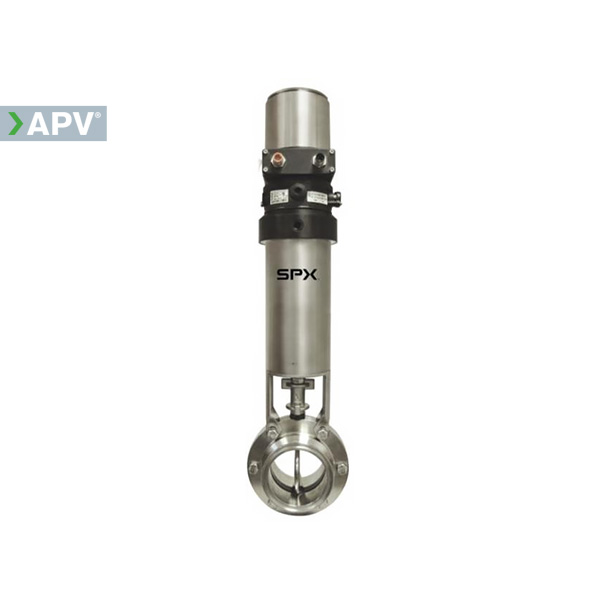

Устройство позиционирования EP

• Устройство позиционирования типа 8692 поставляет известная в отрасли фирма — Burkert Fluid Controls.
• Используется для контроля давления или расхода.
• Нет скрытых издержек, как у электропневматических преобразователей.
• Сигнал 4-20мA связан напрямую с установкой без дополнительных настроек.
• Простая настройка за счёт функции автоматической калибровки.
• ЖК дисплей для установки и управления клапаном на месте.

Ключевые особенности APV SV / SVS

• Подшипники вала сверху и снизу повышают эксплуатационную надёжность и продлевают срок службы уплотнителя.
• Профилированные уплотнения позволяет открывать клапан, несмотря на вакуум.
• Сертификация ATEX для опасных сред.
• Металлический упор предотвращает перетягивание фланцев и механическое перенапряжение уплотнения.

• Простая идентификация уплотнителей с номерами деталей APV/
• Визуальная индикация открытого и закрытого положения.
• Унификации и надёжность — пневмопривод с постоянным значением крутящего момента для размеров DN25-100/1’’- 4’’
