Мембранные асептические клапаны APV AP1
Предлагаем асептический клапан диафрагменного типа DELTA AP1. Модель эффективно защищает от контакта продукта с атмосферой, и подходит для стерильных линий на производстве. Поставляем компонент с ручным или пневматическим приводом.
Ключевые характеристики
- Тип: асептический, мембранный, пневмопривод, ручное управление
- Виды: запорные, выпускные из ёмкости
- Размеры: ISO 1/2” внеш. Ø трубы, DIN DN10-20
- Соединительные детали: торец под сварку встык (S), зажим ISO-Clamp / Tri-Clamp (CL)
- Бесконтактные переключатели
Модельный ряд: Econo (внутр. Ø отполирован до Ra < 0.8 µм), Techno (до Ra < 0.5 µм)
Конструкция компонента

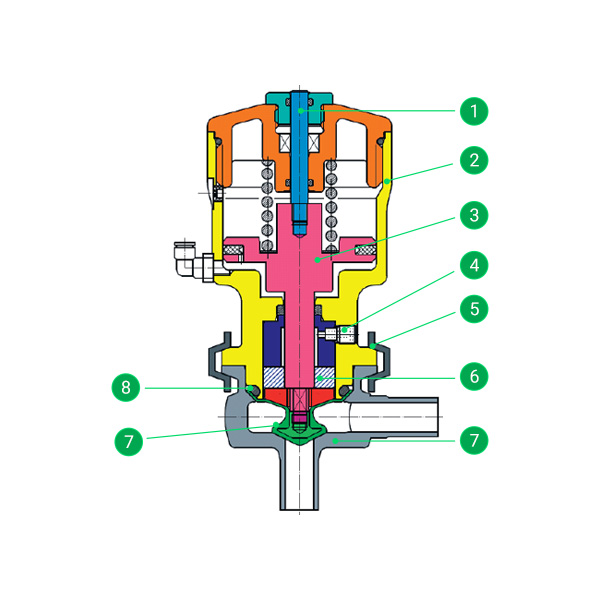

С пневмоприводом
- Индикатор положения
- Пневматический привод
- Вал привода
- Детектор протечек, зажим затвора корпуса
- Опора мембраны вентилятора
- Уплотнение корпуса
- Корпус клапана
- Вкладыш мембраны (PTFE)

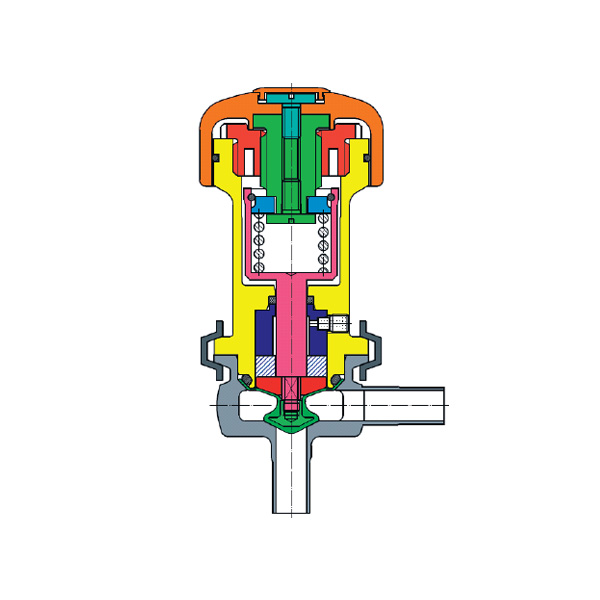

Ручное управление
- Такие же характеристики, как и у пневмопривода
-
Устройство механической блокировки — оптимизированное сжатие седла благодаря определённой нагрузке пружины на ручной привод.
Это позволяет избежать перенапряжения седла и максимально продлить срок службы.
Econo — экономичное исполнение
-
Более грубая обработка поверхности (Ra < 0.8 mm)
-
Привод из синтетических материалов
- Экономичная версия для менее требовательных или не жёстких сред
Система модульных компонентов
Вариации клапанов, встроенных в поток
Выпуск продукта из ёмкости
Особенности и преимущества AP1
- Совместим с центробежным насосом APV W+ в качестве дренажного клапана:
- Без застойных участков — седло клапана внутри корпуса насоса.
- AP1 имеет вкладыш вала полностью из PTFE.
- Подходит для фармацевтической промышленности.
-
Имеет зажим затвора корпуса для удобства монтажа и обслуживания.
-
Опора вентилятора мембраны обеспечивает долгую и надёжную службу уплотнителя.
- Уплотнитель болтов корпуса с металлическим ограничителем позволяет избежать передавливания уплотнителя.
- Маркировка 3.1 EN 10204, соответствует стандартам 3A и EHEDG.
