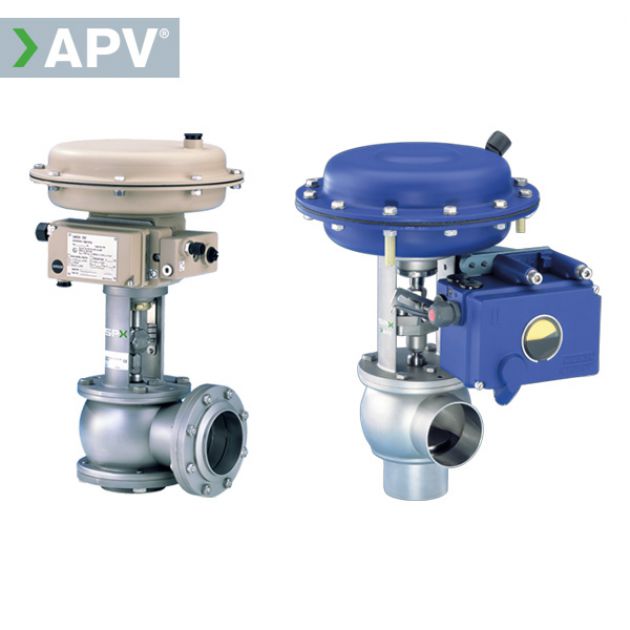

Клапаны регулирующие APV RG4, RGE4
Односедельные регулирующие клапаны для контроля процессов в трубопроводах на пищевом производстве: температура, расход, давление, уровень заполнения. Регулируются взаимодействия отдельных участков, отключения или переключения технологических линий.
- Тип: мембранный с пневмоприводом
- Контрольный сигнал: P/P (3-15 фт/кв. дюйм изб. = 0,02-0,1 мПА) или I/P (4-20мA)
- Размеры: ISO 1” - 6” внеш. Ø трубы, DIN DN25-150
- Типы корпусов: L – T
- Диапазон давления: 10 – 25 бар
- Соединения: санитарный фланец (RG4), торец под сварку встык (RGE4)
Модельный ряд: RG4, RGE4. Асептическое исполнение: RGEMS4, RGMS4

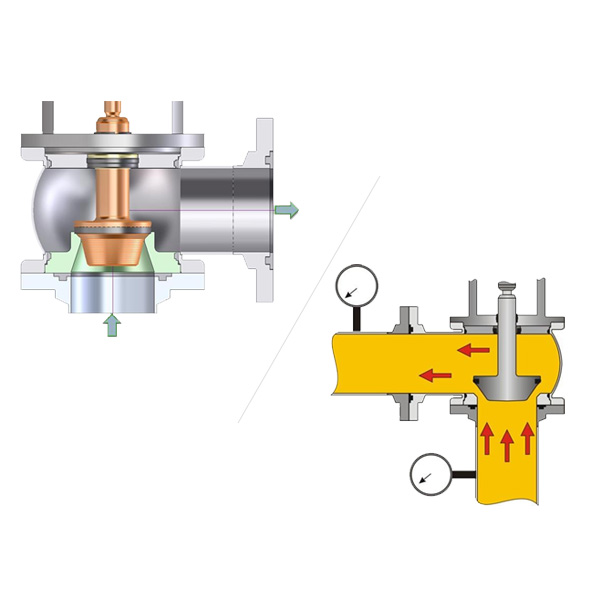

Принцип работы
Седельные клапаны оснащены мембранным приводом и позиционным датчиком. Имеют два состояния — открытое и закрытое.
Операция перемещением штока клапана выполняется пневматическим приводом с подключением воздуха. Функция регулирующего клапана заключается в поддержании выставленного давления технологического процесса или условий скорости подачи.
Коэффициент расхода Kv определяется как максимальный расход воды (м3 / ч) при ΔP = 1 бар

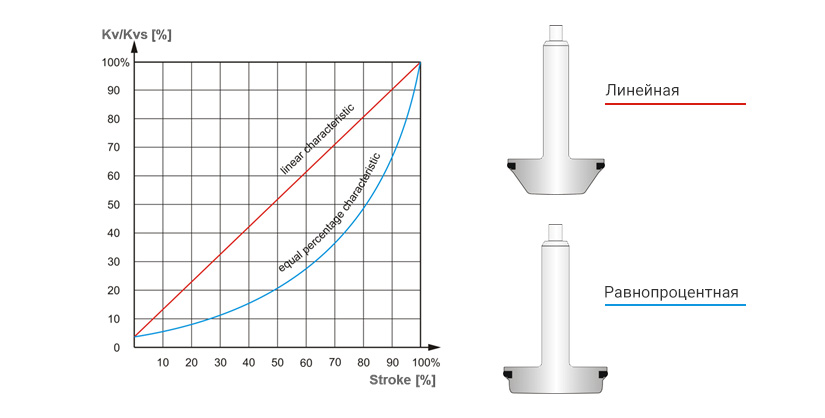

Диаграмма характеристик
Линейная
- Расход изменяется в зависимости от положения вала клапана.
- Используется для контроля уровня жидкости (расхода) при постоянном давлении.
- Изменение равного объёма при одинаковом изменении подъёма, независимо от положения.
Равнопроцентная (Eq%) или логарифмическая
- Одинаковый % изменения расхода за указанный фиксированный подъём вала в любой точке кривой.
- Обычно используется для контроля давления (ΔР) при постоянном расходе.

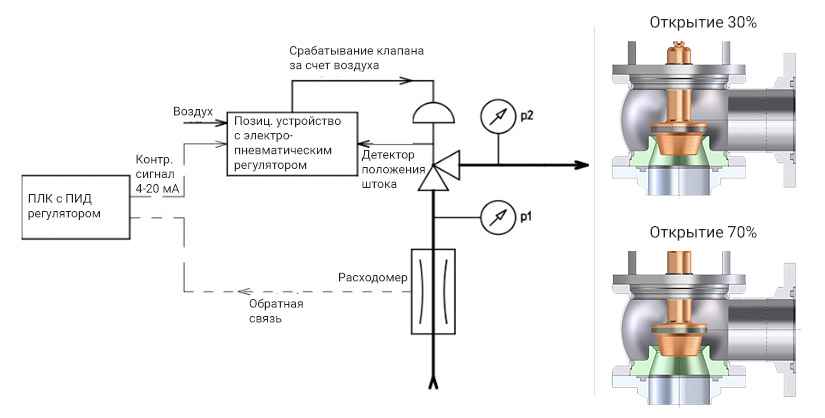

Контур контроля расхода
Расход эффективно контролируется при движении штока клапана между 30% — 70%

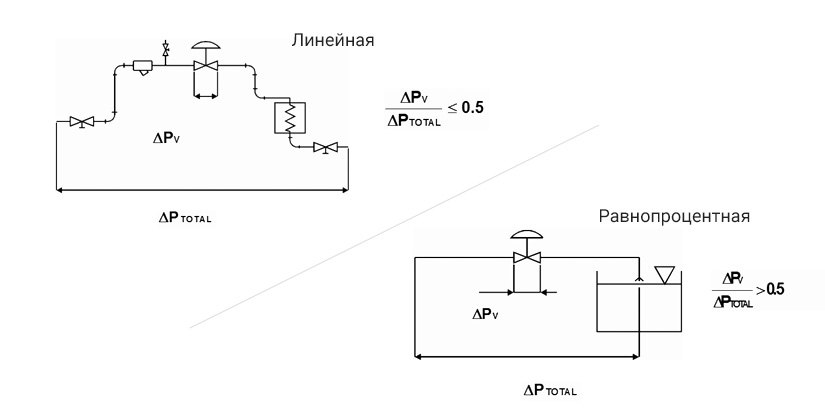

Область применения
Линейная
Большая амплитуда изменения расхода и малая ΔP на клапане
Равнопроцентная
Высокая ΔP и малая амплитуда изменения расхода на клапане
Компоненты
- Асептические приводные мембраны Samson: встроенные или по немецкому стандарту Namur.
- Позиционер Samson.
- Взаимозаменяемые конусы клапана линейные или равнопроцентные.
- Соединение с фланцами под сварку встык.

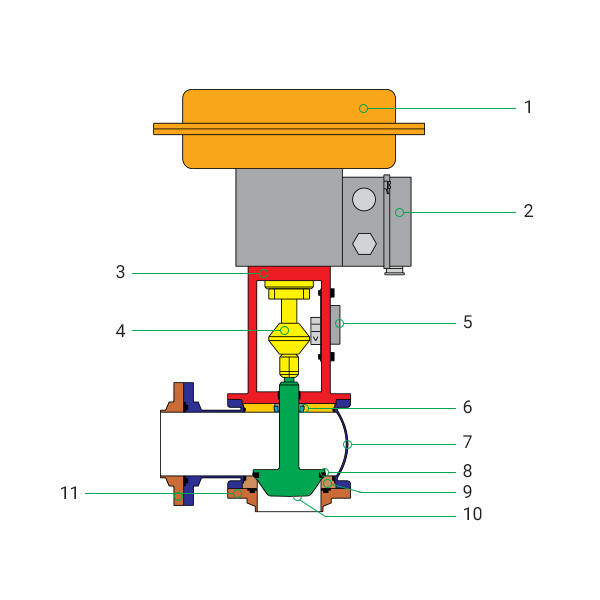

RG4
- Привод
- Позиционер
- Хомут
- Муфта
- Индикатор хода
- Уплотнитель вала
- Корпус
- Уплотнитель седла
- Седло клапана
- Конус клапана
- Соединительные фланцы

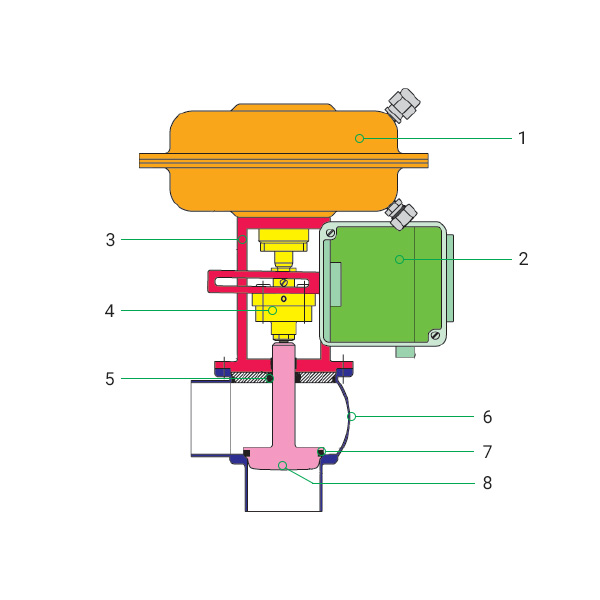

RGE4
- Привод
- Позиционное устройство
- Хомут
- Муфта
- Уплотнитель вала
- Корпус
- Уплотнитель седла
- Конус клапана
Дополнительные опции
- Разделитель потока для снижения шума

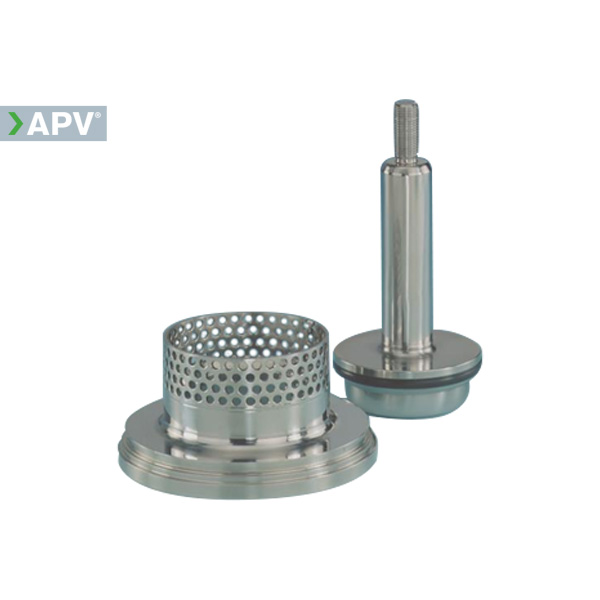

- В асептическом исполнении с пароизоляцией вала (DPF)
- Асептическая версия с мембраной (RGMS4 –RGEMS4)
- Различные типы устройств позиционирования
Преимущества и особенности
- Профильные уплотнения с идентификационной маркировкой, устраняющие зазоры и облегчающие заказ запасных частей;
- Гибкая конструкция — вал и седло меняется в соответствии с изменёнными значениями Kvs (разработанная модульная система);
- Простота обслуживания — вставку клапана можно полностью вынуть;
- Конструкция испытана в соответствии с DIN IEC 534;
- Все детали, контактирующие с продуктом, из нержавеющей стали класса AISI 316L / DIN EN 1.4404.
