Клапан с двойным уплотнением APV SD4

Конструкция компонента

1. Блок управления
2. Пневматический привод
3. Хомут
4. Двойное уплотнение сёдел
5. Выпускной клапан утечки и CIP-очистки

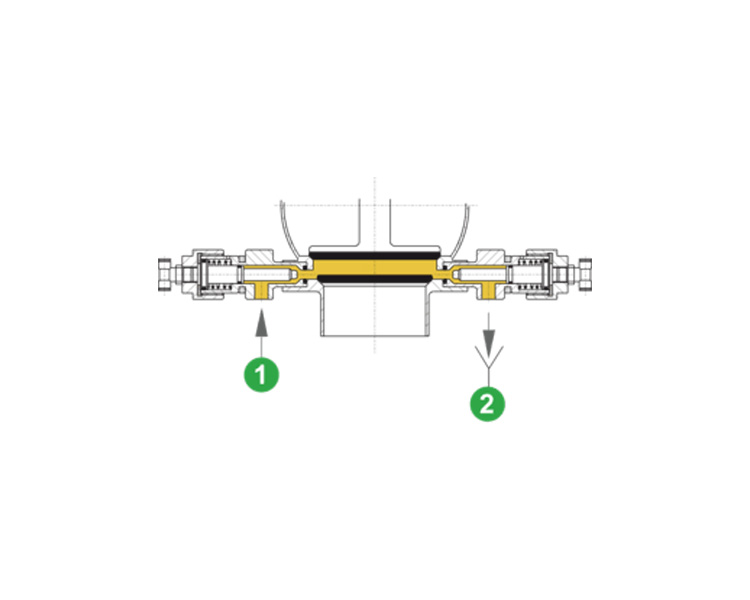

Очистка герметичной камеры происходит когда, очищающая жидкость подаётся через один герметичный клапан и сбрасывается в атмосферу через второй. Направленный поток жидкости равномерно очищает всю камеру.

1. Вход очищающей жидкости
2. Выход после CIP очистки

Особенности

• Конструкция с одним валом, двумя уплотнениями и кольцевым зазором между ними. Образует межседельное пространство для безопасной сепарации.
• При повреждении уплотнителя седла утечка будет уходить через клапаны в дренаж.
• Межседельное пространство закрывается или открывается за линию двумя клапанами сброса утечки.
• Используется для подключения подачи CIP к линии обработки продукта и для подключения отвода к возвратной линии CIP.

Принцип работы

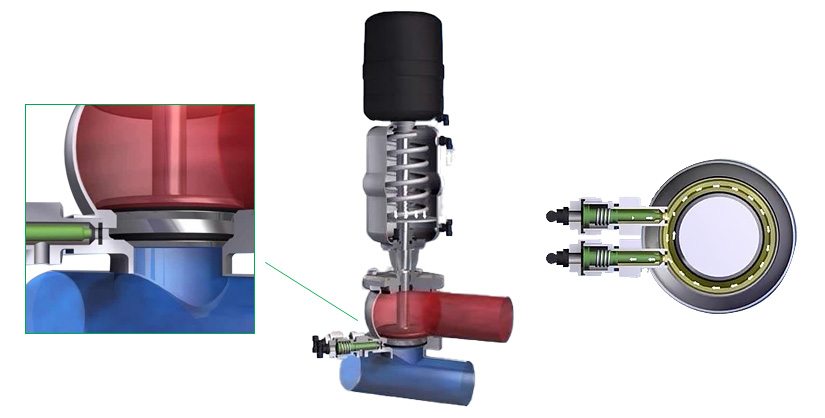

Асептическое исполенение клапана

1. Детектор протечек

2. Мембрана TFM с резиновой опорой

3. Сферический корпус
4. Клапаны сброса утечки

5. Межседельное пространство (дренаж)

6. Уплотнители седла

Ключевые преимущества серии SD4

• Отличные гигиенические свойства с бесщелевым уплотнением. Безопасное разделение несовместимых продуктов.
• Быстрое и лёгкое обслуживание клапана. Фланцевое закрытие корпуса обеспечивает удобную разборку и сборку вставки клапана.

• Сферический корпус без отстойника и купола.

• Уплотнения с металлическим упором обеспечивают ограниченное сжатие эластомера, предотвращая чрезмерного напряжения уплотнения. А маркировка гарантирует быструю идентификация уплотнений при техническом обслуживании.
• Управляются одним электромагнитным клапаном, поэтому дополнительный контроль не требуется.
