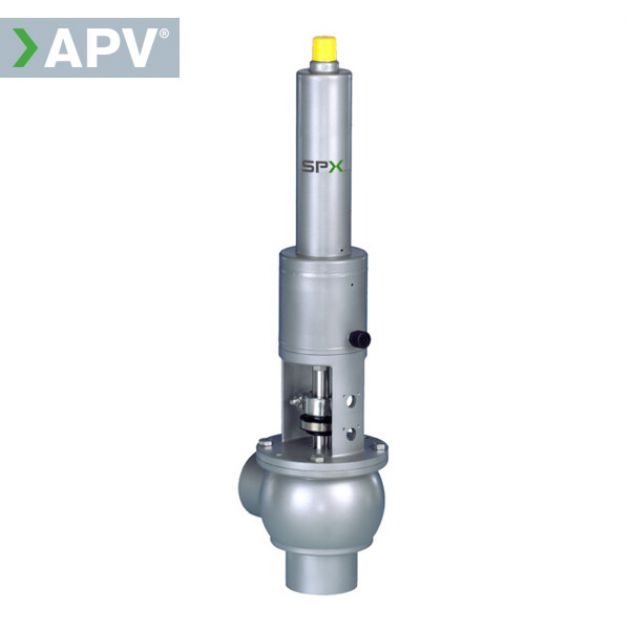

Перепускные клапаны APV UF/UFR
Гигиенический предохранительный клапан для защиты оборудования от сброса избыточного давления или гидравлического удара в трубопроводе на производстве. Регулировка процессов в системах для воздуха, пара и жидкостей в основе рабочей среды.
Характеристики кратко
- Тип: для контроля давления, санитарный из нержавеющей стали AISI 316L / DIN EN 1.4404
- Размеры: ISO 1” - 4” внеш. Ø трубы, DIN DN25-125
- Соединительные детали: торец под сварку встык (S)
- Особенности: бесконтактные переключатели, подъём седла, БК с адаптером для трубопровода
- Диапазон давления: 0 – 10 бар
Схема компонента
- Установочный винт
- Пружинный цилиндр
- Привод подъёма седла
- Хомут
- Муфта
- Вал
- Корпус
Модель DELTA UF3
Модель DELTA UFR3 с моделирующим конусом для сохранения постоянного давления

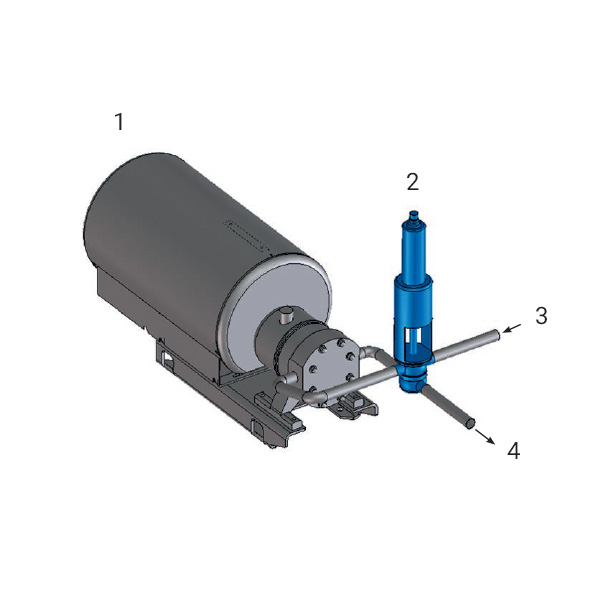

Возможное применение
Пример для защиты насоса на производстве.
- Нагнетательный насос
- DELTA UFE34 с подъёмом седла CIP
- Всасывающая линия насоса (низкое давление)
- Направление к технологической линии (высокое давление)
Выгодные свойства
- Оптимальная очищаемость, благодаря шаровой форме корпуса клапана без поддона и купола. Нет мёртвых зон.
- Нет ограничения хода приводом подъёма сиденья. Полностью открытое сечение дроссельного узла во время очистки.
- Прост в обслуживании — откручивается всего четыре винта, и вставка клапана вынемается из корпуса. Профильные уплотнения с идентификацией.
- 3-А сертификат, версии, соответствующие ATEX.
- Опционально — подъёмник седла, для сброса давления во время чистки. Версия клапана для высокого давления.
