Применяется для пищевых продуктов и вязких жидкостей
-
Фруктовые и овощные соки
-
Сидр, вино
-
Масло, творог, йогурт
-
Зубная паста, шампуни, косметика

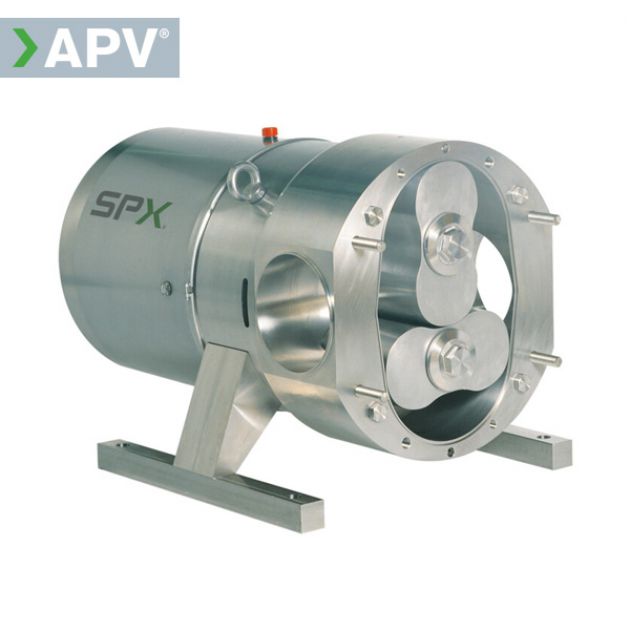

Кулачковый пищевой насос APV DW
Ассортимент из 31 модели роторно-кулачковых насосов серии DW для ультрагигиенических применений. Все контактирующие с жидкостью элементы из нержавеющей стали AISI 316L, а эластомеры соответствуют требованиям FDA.
Краткие характеристики
- Размер редуктора: DW1 – DW7
- Тип ротора: лопастной и поршневой
- Максимальная скорость: от 600 до 1400 об/мин
- Максимальный расход: от 3 до 1016 литров на 100 оборотов
- Максимально избыточное давление: от 7 до 30 бар
Модельный ряд: DW1/003/7.5, DW1/004/15, DW1/007/7, DW1/007/15, DW2/006/10, DW2/007/20, DW2/013/10, DW2/013/15, DW3/014/10, DW3/017/20, DW3/030/10, DW3/030/15, DW3/050/5, DW4/033/10, DW4/0039/20, DW4/073/10, DW4/073/15, DW4/125/5, DW4/125/7, DW5/080/12.5, DW5/093/25, DW5/142/15, DW5/256/7, DW6/172/12.5, DW6/198/30, DW6/308/15, DW6/519/7, DW7/370/10, DW7/420/30, DW7/725/15, DW7/1016/7

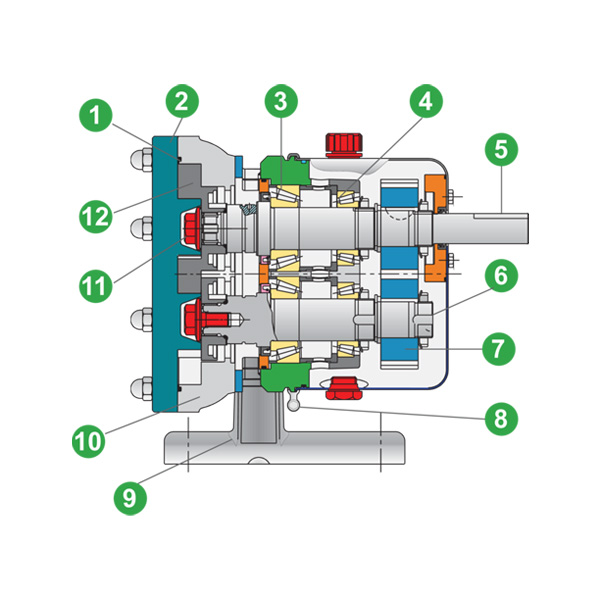

Конструкция насоса
Серия DW — это коловратные насосы из нержавеющей стали с низким скольжением. Спроектированы с валами большого диаметра для прочности и жёсткости. Смонтированы на чугунной раме с двойными коническими роликовыми подшипниками.
- Профилированная прокладка
- Передняя крышка
- Подшипник передний
- Подшипник задний
- Центральный вал
- Вал вспомогательный
- Зубья
- Зажимное кольцо
- Основа ножка
- Корпус ротора
- Гайка ротора
- Электродвигатель

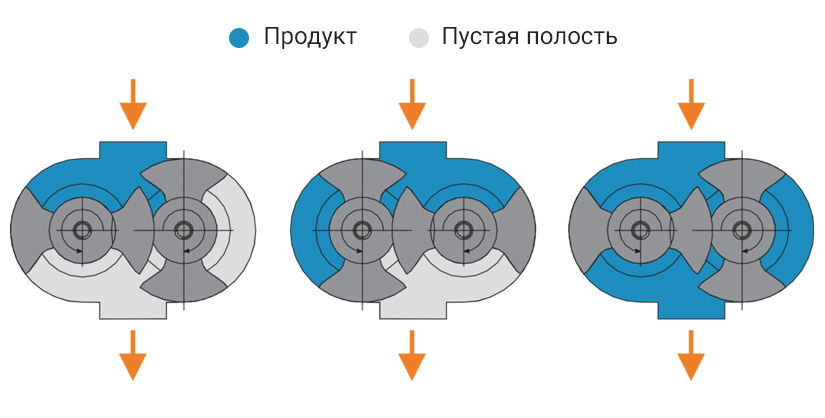

На входе образуются расширяющиеся полости, втягивающие жидкость в роторы. Зацепление роторов вытесняет жидкость из насосной камеры.
Типы роторов
Доступны два типа взаимозаменяемых ротора: двухлепестковый и кулачковый. Без замены корпуса. Перенос самого насоса с горизонтального на вертикальный (и наоборот) без изменений или использования специального узла редуктора.

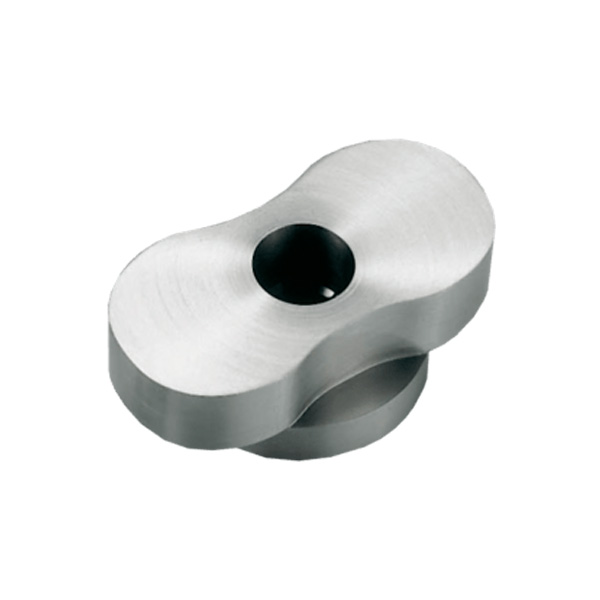

Кулачковый
- Низкая внутренняя кавитация.
- Высокое рабочее давление.
- Недорогая цена.

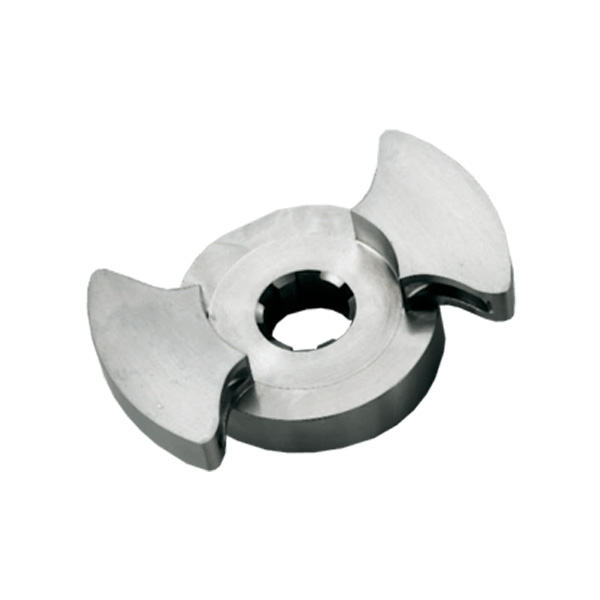

Двухлепестковый
- Поток без пульсации за счёт запатентованной конструкции.
- Минимальное повреждение продукта с мягкими частицами (например, овощей).
- Время работы ротора не ограничивается.
Доступные опции
Стандартная
- Обработка поверхности Ra 0,8 µ / 32 µ.
- Одинарный механический уплотнитель вала — SiC/графит.
- Уплотнительные кольца EPDM.
- Фитинги для шлицевого соединения в санитарном исполнении.
- Универсальные роторы из нержавеющей стали 316L.
По заказу
- Роторы NGA. Перепускной клапан.
- Шлифованный до Ra 0,5 µ / 20 µ.
- Одинарный и двойной гладкий механический уплотнитель.
- Тройное кромочное уплотнение PTFE (кондитерская промышленность).
- Сальник с уплотнителем, уплотняющая резьба с пропиткой PTFE.
- Уплотнительные кольца из фтористого каучука (FPM) или Isolast.
- Теплозащитный кожух на корпусе насоса и передней панели.
Преимущества кулачковых насосов APV серии DW
- Высокая объёмная эффективность
Спроектирован по принципу: «Больше насоса за ваши деньги». Внутренние зазоры сведены к минимуму, и на продуктах со средней вязкостью фактически работает насос меньшего размера, чем обычно. Это снижает как начальные вложения, так и эксплуатационные расходы. - Сверхгигиеничные
Выдерживают быстрые изменения температуры, например, жёсткие циклы CIP / SIP очистки. Насосы соответствуют международным стандартам гигиены EHEDG и 3A. - Безимпульсная работа
При перекачивании высоковязких жидкостей работают без пульсаций. Это обеспечивает процесс c постоянным потоком без скачков давления. - Низкие требования к NPSH
Улучшенные возможности всасывания насоса значительно снижают требования к NPSH (положительная высота всасывания). В сочетании с отсутствием пульсаций давления это делает насосы серии DW идеальными для многих применений, например, таких как ультрафильтрация. - Бережное обращение с продуктом
Конструкция ротора обеспечивает максимальную целостность продукта и сводит к минимуму риск потенциального повреждения чувствительных волокон. Двухлопастные и кулачковые роторы, подходят для жидкости высокой и низкой вязкости. А также с творогом и сывороткой, мягкими фруктами и мясом. - Простота обслуживания
Легкодоступные механические уплотнения с фронтальной загрузкой значительно сокращают время обслуживания. Все уплотнительные кольца, уплотнения вала идентичны и доступны простым снятием передней крышки и роторов. Точно так же несложная процедура — синхронизация роторов. - Низкий уровень шума
Конструкция ротора практически исключает гидравлический шум, а косозубые шестерни минимизируют звук коробки передач.
