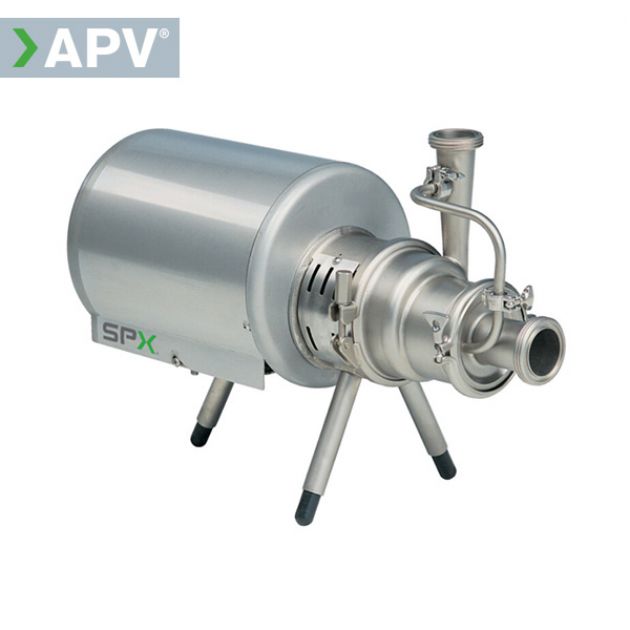

Самовсасывающие насосы APV, серия Ws+

В конструкции используется встроенный эксцентриковый воздушный винт для образования жидкостного кольца, необходимого для самовсасывающей способности. Насос используется при работе с обратным потоком для очистки на месте (CIP) и другими жидкостями, содержащими воздух и пену.

Расходные характеристики:

Тип: центробежный для напитков и жидкостей
Вид: самозаполняющийся
Производительность: 30м³/ч, 50 м³/ч, 90 м³/ч
Диапазон давления: 6 - 13 бар

Модельный ряд: Ws+20/15, Ws+30/30, Ws+44/50

Область применения

Фруктовые напитки, соки
Пивной сидр, вино, сусло
Молочные продукты
Растительные масла, соусы
Фармацевтика и личная гигиена

Производительность

При 50 Гц насос Ws+ работает при максимальном давлении 6,5 бар и пропускной способности 90 м3 / час, в то время как эти значения для насоса с двигателем 60 Гц составляют 9,5 бар и 110 м3 / час.

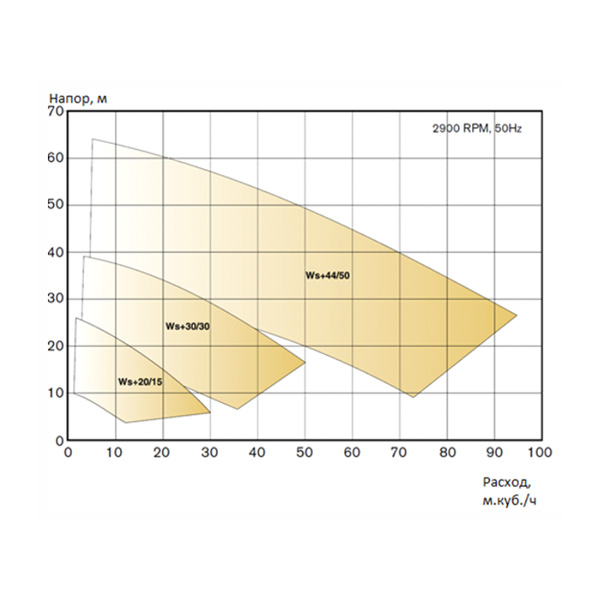

График производительности модели

Принцип работы

Принцип осевого водосборного кольца, которое образуется с помощью воздушного винта и центробежных сил.
Воздушный винт расположен в корпусе эксцентрично, так что верхняя часть полностью закрыта водосборным кольцом.
Кольцо работает как уплотнение, пропуская через воздушный винт только среду или воздух, что позволяет не допускать захвата воздуха.

Конструкция насоса

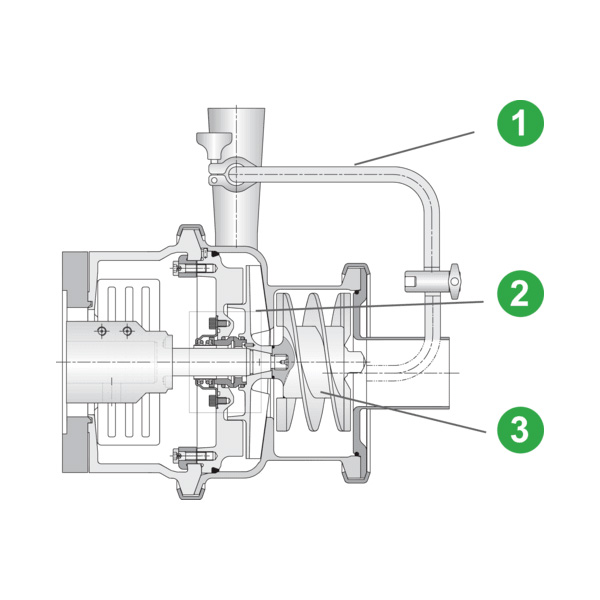

Конструкция самовсасывающего насоса

Контур рециркуляции жидкости
Крыльчатка
Эксцентриковый винт

Воздушно-винтовой компрессор

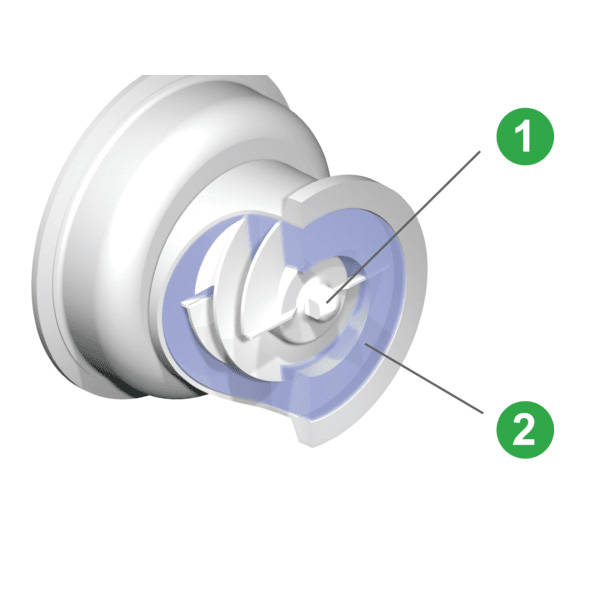

Конструкция воздушного компрессора

Воздушный винт
Жидкостное кольцо

Особенности и преимущества серии Ws+

Повышенная производительность при низком потребление энергии. Мелкие предметы проходят через насос с минимальными повреждениями.
Взаимозаменяемость с деталями центробежных насосов серии W+. Инвентарь сокращается за счёт совместного использования общих частей.
На 20-90% эффективнее, чем другие насосы с жидкостными кольцами, благодаря улучшенному потоку через насос. Оптимизирована производительность за счёт соответствия размера рабочего колеса условиям эксплуатации.
Низкий уровень шума благодаря гидравлической конструкции Ws+ ниже, чем у традиционных жидкостных кольцевых насосов.
Соответствует требованиям стандартов 3-A и EHEDG.
Идеален для промывки CIP на обратной линии.
Способен перекачивать вовлечённый воздух.
