Подходит для производств
-
Молочных продуктов
-
Пива и напитков
-
Медикаментов
-
Продуктов питания

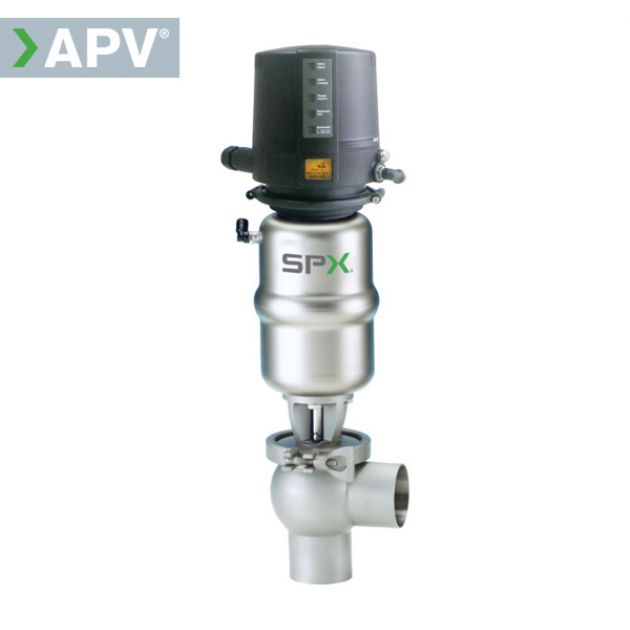

Односедельные клапаны APV SW4
Универсальный седельный клапан APV DELTA SW4 в санитарном исполнении. Основные преимущества: многофункционален, надёжен, удобен в использовании и обслуживании.
Краткие характеристики
- Тип: поршневой, регулирующий с пневматическим управлением
- Виды: запорные (перекрывающие), переключатели потока, выпускные из емкости
- Размеры: ISO 1” - 6” внеш. Ø трубы, DIN DN25-150
- Соединительные детали: торец под сварку встык (S), зажимы ISO-Clamp / Tri- Clamp (CL)
Модельный ряд: SW4 H (ручное управление), SWS4 (отводный клапан), SWT4 (выпуск из емкости), SWhp4 (для высокого давления), SW4 DPF (с паровым барьером), SWR4 (регулирующий конус). Тангенциальный вход-выход, версия с длинным ходом для вязких продуктов.

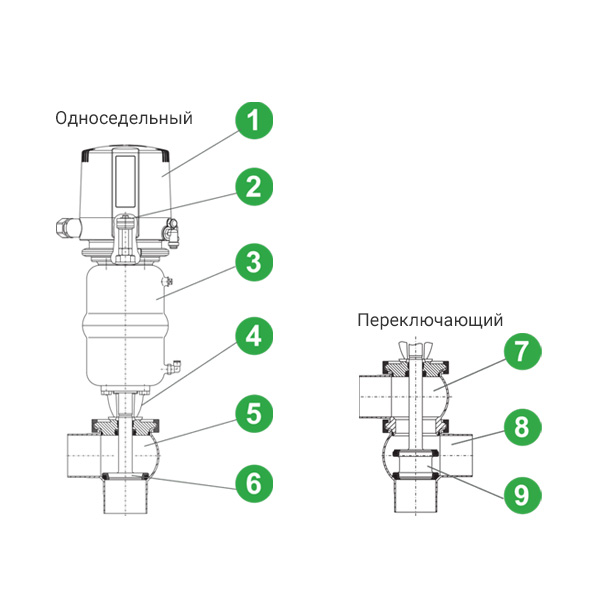

Конструкция компонента
SW4 в стандартной комплектации оборудован блоком управления CU4 Direct Connect. Светодиоды показывают положение вала клапана.
- Блок управления
- Винтовой привод
- Привод
- Хомут
- Корпус
- Вал
- Верхний корпус
- Корпус
- Вал

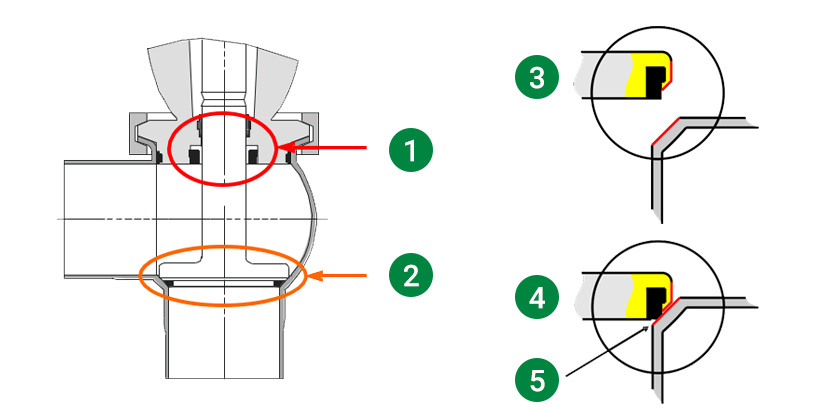

Уплотнитель
- Уплотнитель вала — PTFE / Elastomer (упругий полимер).
- Уплотнитель седла — Elastomer, контроль компрессии.
- Клапан полностью открыт.
- Закрытое состояние.
- Контакт по металлу.
Привод клапана
Стандартный
- Ход
31 мм - Давление подачи воздуха
6 – 8 бар и другое - Размеры
A (74 мм), B (110 мм) и C (165 мм) подходят для DN25-100 / 1”-4” и взаимозаменяемы (с соотв. направляющей штангой) - Ориентация
Можно настроить положение от H3 к H0 или наоборот - Привод
Цельносварной не требующий обслуживания. Гарантия 5 лет.
С большим ходом
- Ход
44 мм - Давление подачи воздуха
6 – 8 бар и другое - Размеры
D, подходит для моделей от DN125-150 / 6”
С длинным ходом
- Ход
B (51 мм) DN50-65 / 2”-2,5”, C (75 мм) DN80-100 / 3”–4” - Давление подачи воздуха
6 – 8 бар и другое - Размеры
B и C, подходят для моделей от DN50–100 / 2”-4”. Не взаимозаменяемы вследствие разного хода

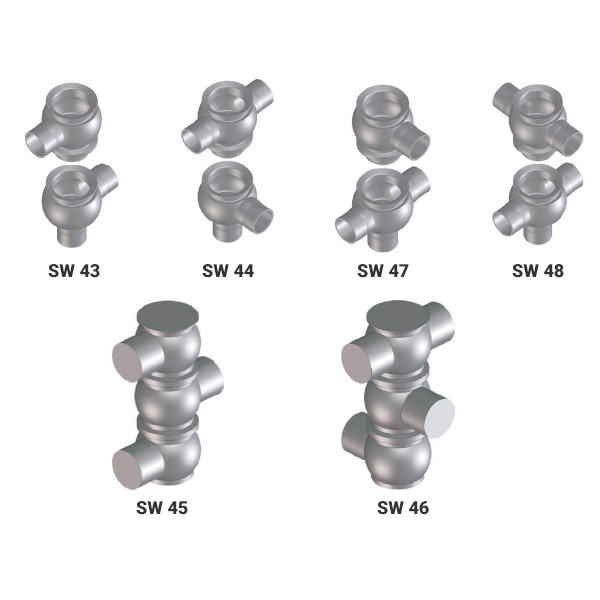

Виды корпусов
Дополнительный функционал
- Ограничитель хода (плавно регулируемый). Среднее положение устанавливается в любой точке 0 до 100% полного хода.
- Уплотнитель вала: пароизоляция для асептического применения.
- Пусковая рукоятка для ручного управления.
- Цилиндр с масляной амортизацией.
- Удлинённый ход.
- Регулятор микрозазора.
- Вариант с выпускным патрубком ёмкости.
- Дополнительные сертификации: 3.1B (EN10204), 2.2 , вариант 3A.
- Полированный привод (снаружи).
- Полировка изнутри до 0,8 µм.
- ATEX для категории оборудования -/2GD IIB TX.
Преимущества SW4
- Шарообразная конструкция корпуса повышает чистоту за счёт отсутствия купола или отстойников.
- Металлический упор в области седла клапана позволяет контролировать компрессию уплотнителя.
- Все части, контактирующие с продуктом из нержавеющей стали AISI 316 L / 1.4404 (DIN EN 100888). Материалы уплотнения: EPDM (стандарт), HNBR, FPM, VMQ (опции).
- Профилированная конструкция уплотнителя обеспечивает полное заполнение уплотнительных канавок. Минимальное число прокладок.
- Взаимозаменяемые приводы, не требует обслуживания актуатора.
