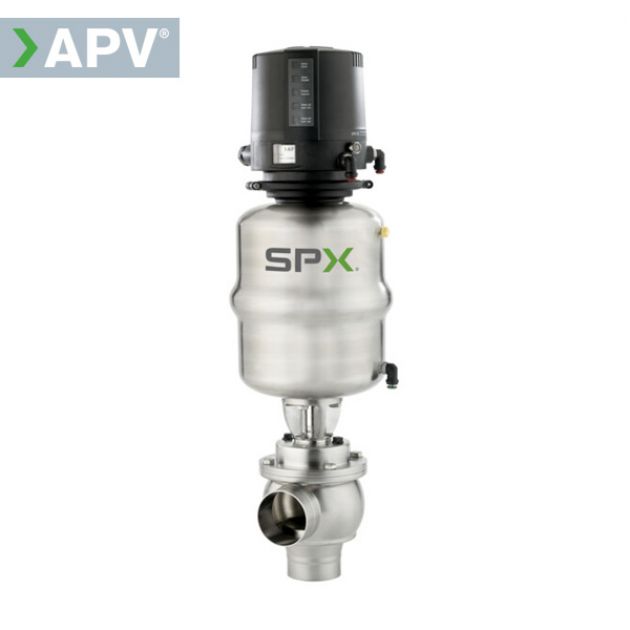

Мембранные клапаны APV MS4/MSP4
Эти клапаны спроектированы для систем асептической обработки — холодного розлива в пищевой промышленности и производстве напитков, а также для транспортировки продуктов после установок ультрапастеризации в молочной промышленности или для фармацевтических применений.
- Тип: санитарный, мембранный, с пневмоприводом
- Виды: запорные (перекрывающие), регулирующие поток, выпускные патрубки ёмкости
- Размеры: ISO 1” - 4” внеш. Ø трубы, DIN DN25-100
- Соединительные детали: торец под сварку встык (S), зажимы ISO-Clamp / Tri- Clamp (CL)
- Обработка поверхности: внутр. полировка до Ra < 0,8µ
Модельный ряд: MS4: MS41 (L), MS42 (T), MSE41 (KLL), MSES45 (LLS), MST42 (T). MSP4: MSP41 (L), MSP42 (T), MSPT42 (T).
Схема и принцип работы
- Хомут с крышкой корпуса
- Затвор корпуса на болтах
- Гибкая плоская мембрана
- Поршневой вал
- Шарообразный корпус
- Круглое седло клапана
Открытие и закрытие клапана осуществляется пневматическим приводом, либо вручную с помощью рычага. Во время работы мембрана постоянно поддерживается системой вентилятора, которая снижает технологическое давление на мембрану, тем самым защищая её от перенапряжения и скачков давления. Эта технология значительно увеличивает надёжность и срок службы мембраны.

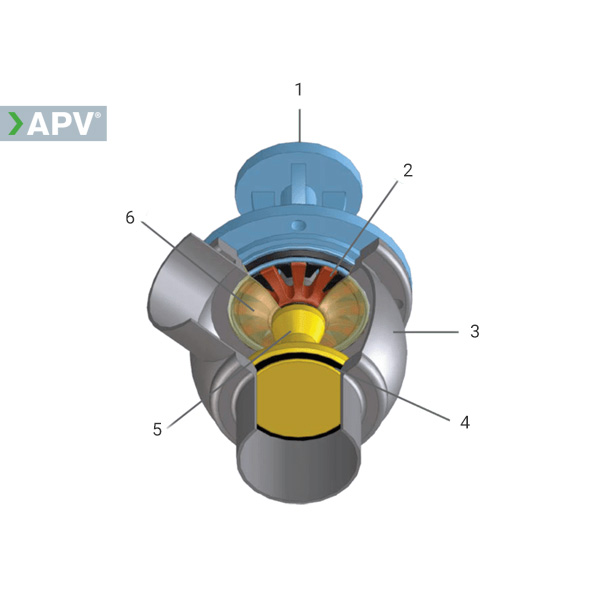

Открытая позиция
- Хомут
- Возвратно-поступательный вентилятор
- Корпус клапана
- Уплотнение седла
- Вал клапана
- Мембрана поддерживается на 50%

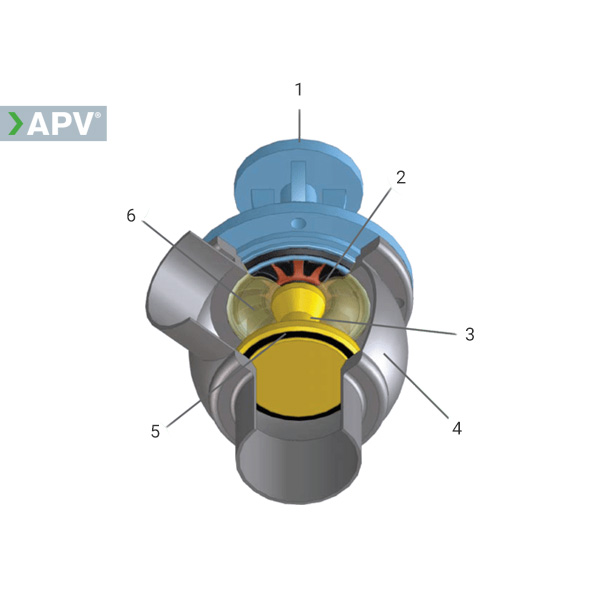

Закрытая позиция
- Хомут
- Вентилятор в статичном состоянии
- Вал
- Корпус клапана
- Уплотнение
- Мембрана поддерживается на 100%
Отличительные преимущества
- Уплотнитель — гибкая плоская мембрана с системой поддержки вентилятора.
- Материал мембраны — однослойный PTFE TFM 1705 (FDA, USP класс VI), химически инертный материал.
- Прокладки болтов корпуса с металлическим ограничителем предотвращают передавливание уплотнителя.
- Клапаны подходят для любой среды в пищевой и фармацевтической промышленности.
- Сертифицировано согласно 3A и EHEDG.
